全長30センチ　多目的　タグボートキット

多目的タグボートの製作キットです。全長300ｍｍ　全幅210ｍｍの小ぶりながら
キビキビとした動きが出来て、救助艇などにも最適です。
強力な推進力で丸太押しなどでも見ごたえのある動きが出来ます。

動力、プロペラ、コルトノズル、ハウス、マスト、全艤装品を含めたキットです。

写真にある3Dプリンターで出力した精密樹脂部品18種類25個も含みます。
モーター、動力関連品も付属しますので、お手持ちのＲＣ機器を装着
して楽しめます。
また、ＬＥＤの電飾部品もキットに含まれています。

本品はキットですので、組立の必要があります。
製作は比較的簡単なほうです。
木製部品を曲げる工程がありません。
プラモデルに近い組立となります。
他のキットで添付するような詳細な組立説明書はありませんが、
組立の部品配置を記載した説明書と部品表をメールで提供いたします。
これにより2000円程度のコストダウンを実現しています。

なお、
船舶模型初心者の方にはＷＥＢで組立の講習を実施しますので、
ご希望の方は申し出てください。


船体開発の経緯
元々 池の沖で船が止まってしまった時のため、救助艇が必要と
思って、設計製作に着手した船です。
製作途中で他の船が池で座礁する事故が起き、池の水中状況を
撮影できる船首側に水中窓も追加しました。
私が良く遊ぶ池は人工池で50ｍ四方もあるのですが、水深が
３０センチ程度の所もあるようでした。その観察を行うことが出来ました。

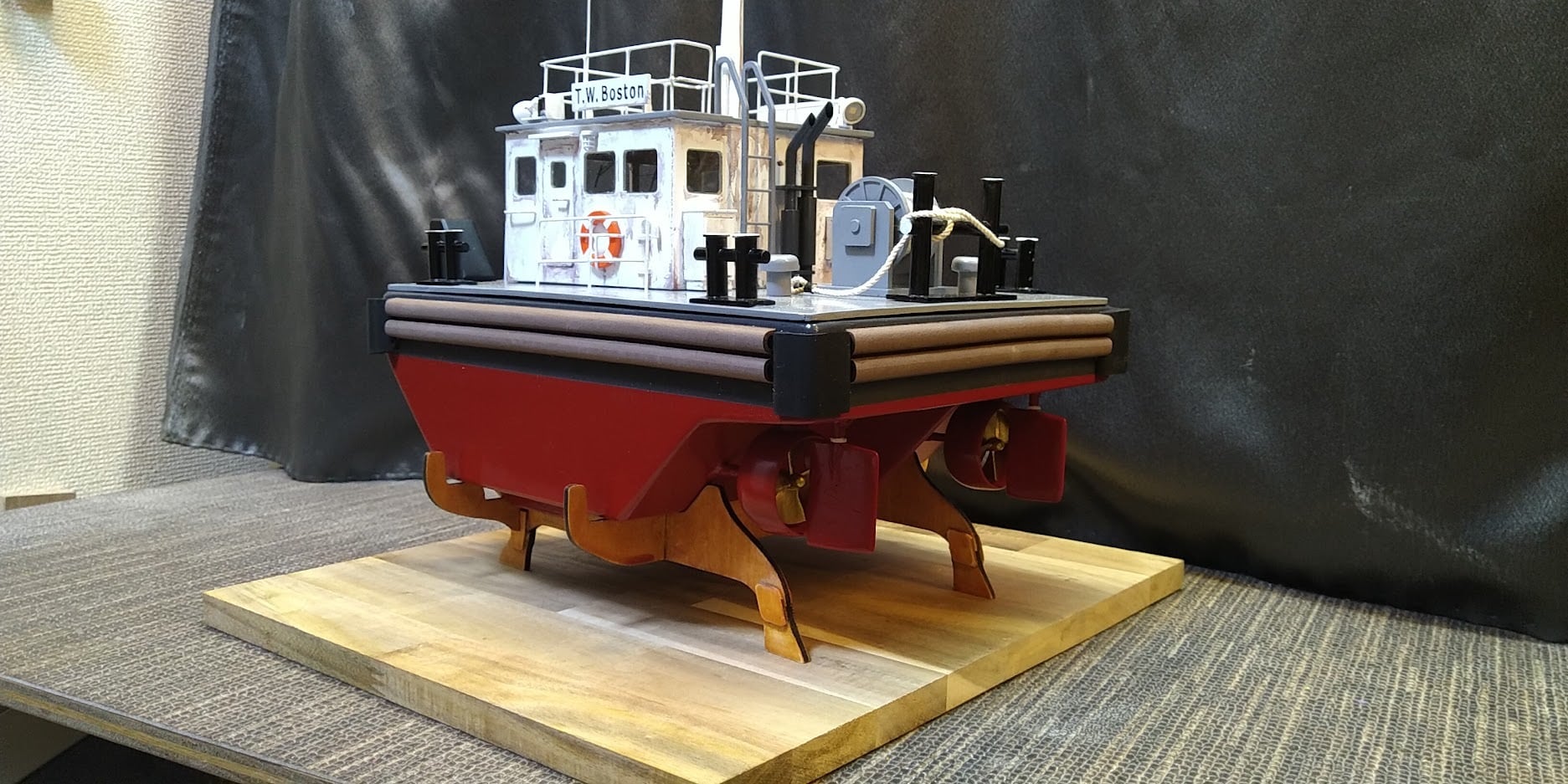

この船は組立、塗装を行うと写真に示した船に仕上がります。

動力は280形式の特殊な高トルクタイプを使っています。

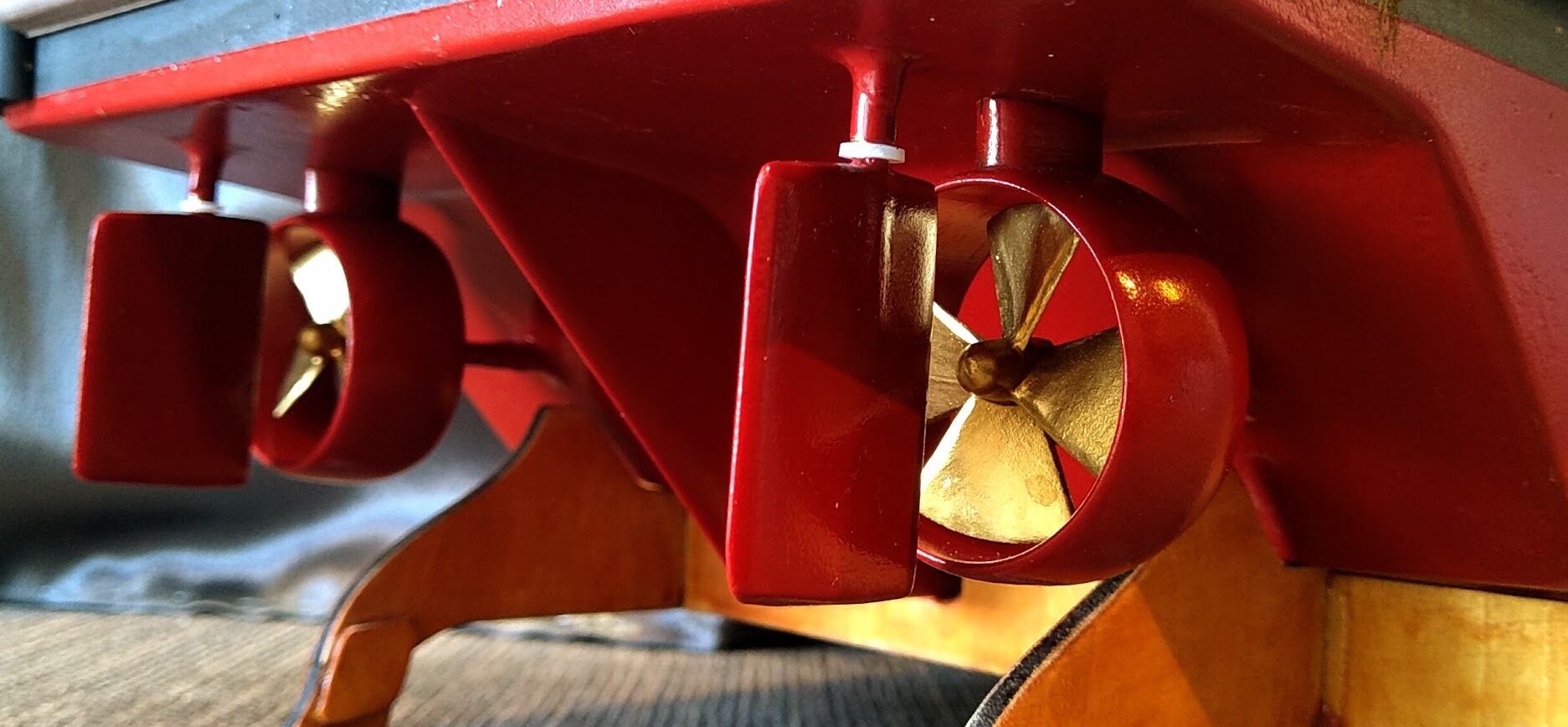

ペラの構造はφ34ｍｍのコルトノズルを使い、ペラの形状もそれに
合わせた特殊な形状で設計、3Ｄプリントしたものです。
ラダーはペラ水流面積の80％程度がかかり急旋回を可能にしてます。
（Ｒ５００以下の非常に小さな半径で程度で旋回することが出来ました）

ペラ軸２本の間隔は船幅210ｍｍに対し130ｍｍもあり両軸の
前後進を別に制御するとその場で旋回など非常に特殊は操船が可能です。

船体の形式はスプリンガー船に近い形としましたが、木材の曲げ加工が
必要無く、組み立てるだけで出来上がる　角ばった形にしています。

船体の諸元は下記の通りです

全長：300ｍｍ
全幅：210ｍｍ
深さ：88ｍｍ

ハル内体積が大きいので浮力が大きいく、別途800ｇ程度のウエイトが必要になります。
船体にはラバークッションが取り付きます（付属）他船と接触してもほとんど傷がつかないです。
走行のビデオ、水中の様子などを撮影済みです。
下記
ラジコン船舶模型情報センターで公開しております。
ビデオはトップページ
下記に遷移して下にスクロールして
情報番号324　「多目的タグボート作りました」
も参照してください。

https://www3.hp-ez.com/hp/scalemodelship/page1

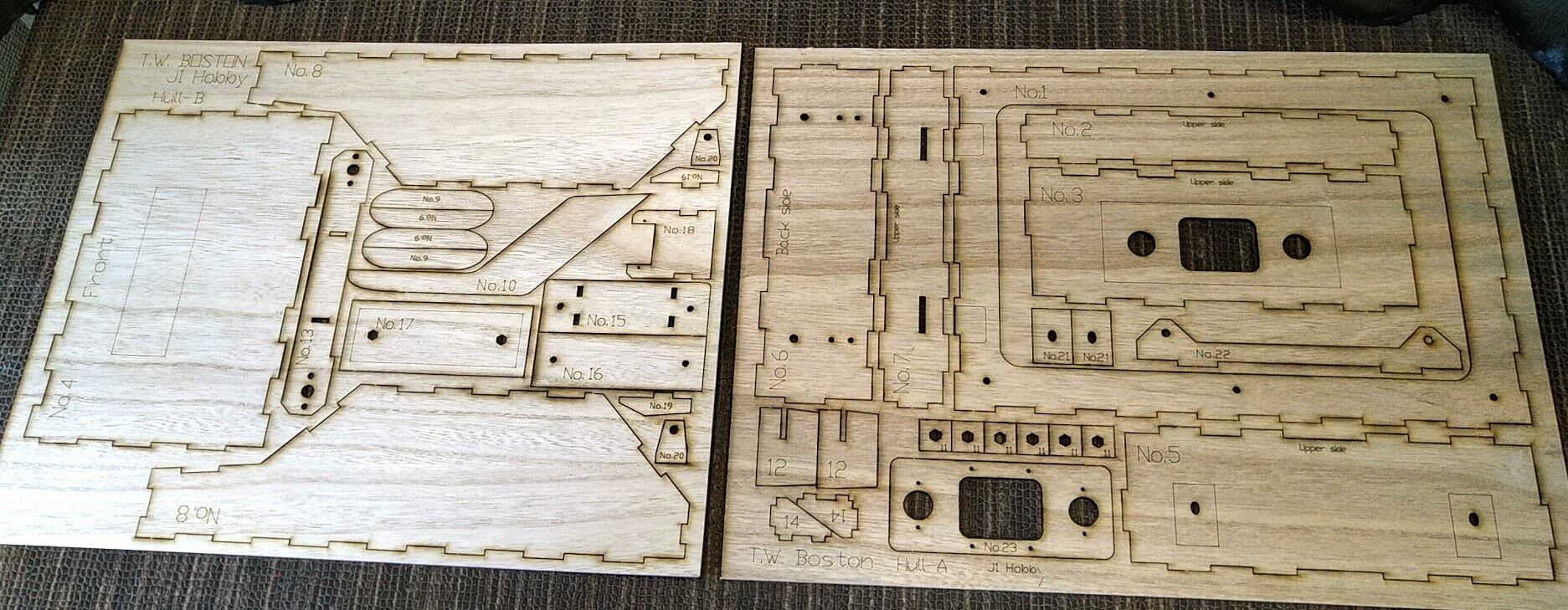

キットは3ｍｍ厚のベニヤをレーザーカットしたものです。
凹凸加工で比較的簡単に組めますが、斜めに凹凸をはめ込む場所は
凸部は削り、凹部はパテで埋めることが必要です。
防水処理として、ハルの外部、内部とも ポリエステルなどの樹脂を
塗ることを推奨します。
レーザーカットの板は水分量で完全にカットできていない部分もあり
ますので、その場合はカッターで切り落としてください。
3Dプリンターの部品は髭や、積層痕が残っていますのでペーパー等で
仕上げが必要です。

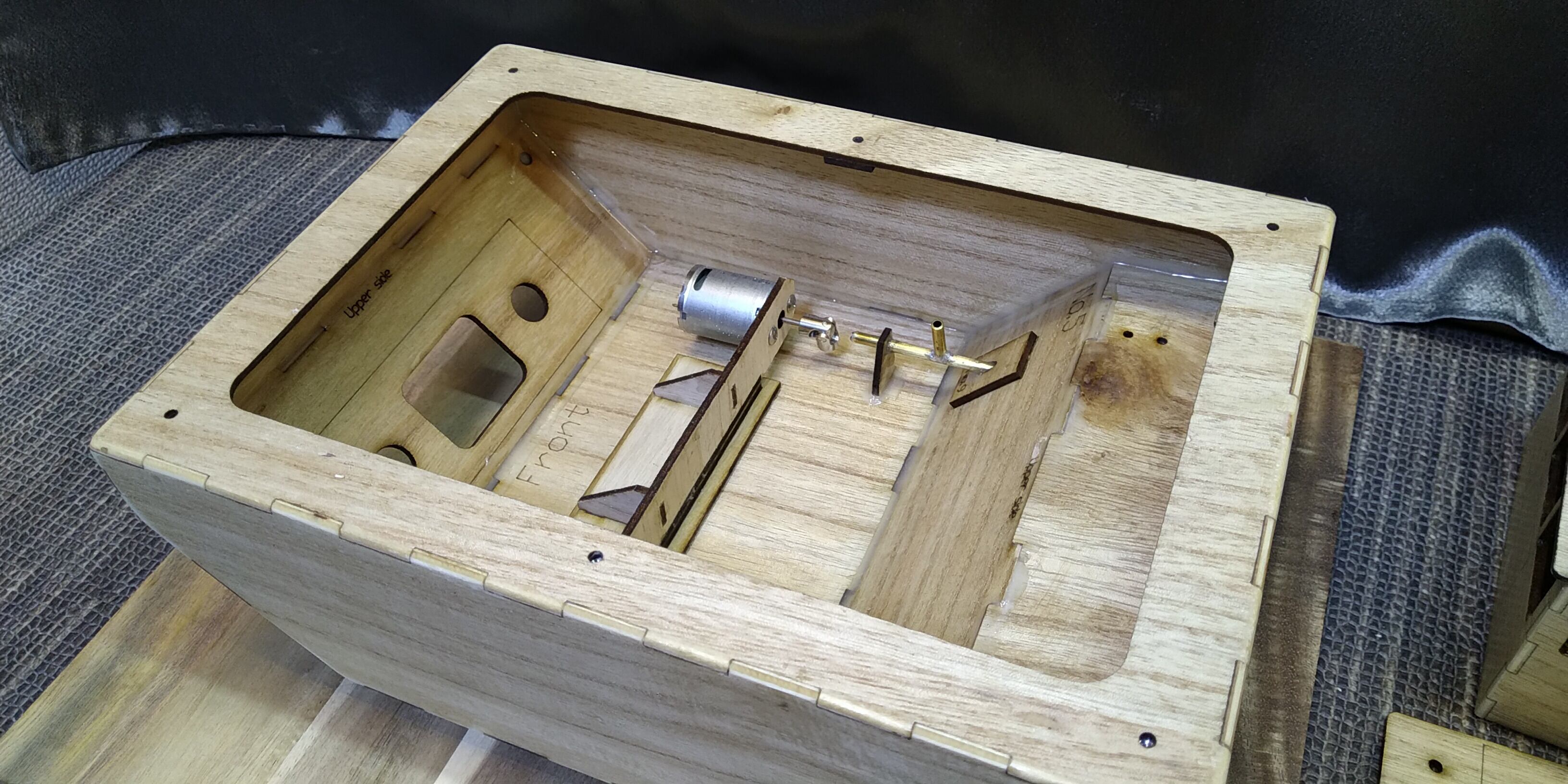

ペラ軸は2ｍｍで外径4ｍｍの組立スタンチューブ（キットに付属）を使い、
ほぼ完璧な防水処理が可能です。
撮影用の窓はハルの外側に保護用の板を付けて 透明アクリル
をシリコン系の接着剤で強力に接合しています。
さらに保護バーを設置して不慮の接触事故に備えてます。
アクリルの観測窓は写真より3ｍｍほど上になるよう改良してます。
アンプ、RC機器、鉛ウエイト、電池、撮影用カメラは
製作者様のものをお使い頂く前提です。 付属しません。
写真にある鉛ウエイトボックス、スイッチ類は製作者様のRC機器
によって変える必要があるため付属しません。

★注意
過去に私が設計した船をコピー販売しようとした方がおりました。
説明書にはデジタル透かしを組み込んであり、第三者に流出した場合は
その特定が出来る様にしてあります。

海外への転売はご遠慮ください。

真鍮棒（2ｍ）、3Dプリント樹脂など 価格が高騰してます。
販売価格は１万円台前半を目標にしましたが、少し高くなって
しまいました。


品物は８０サイズでヤマトで発送の予定です。

入金の手続きをされた週の週末日曜日に発送する
予定ですが 都合により遅れることもありますので、
お急ぎの方はご遠慮ください。

本船の紹介ビデオをユーチューブにも アップロードしました。
どうぞ、ご覧ください。
https://youtu.be/GAX-mamJqfs

以上 よろしくお願いいたします。
